為您提供高性價比真空鍍膜設備解決方案《520愛情風暴來襲》
真空鍍膜設備的薄膜制作過程,簡單來說就是將一種材料(薄膜材料)轉移到另一種材料(基底)的表面,形成和基底牢固結合的薄膜的過程。所以,任何的真空鍍膜薄膜制作方法都包括:源蒸發、遷移和凝聚三個重要環節。
一、鍍膜蒸發源
“源"的作用是提供鍍膜的材料(或被鍍材料中的某種組分)。通過物理或化學的方法使鍍膜材料成為氣態物質。
二、遷移過程
遷移過程都是在氣相中進行的,在氣態物質遷移時,為了保證膜層的質量,一般都是在真空或惰性氣氛中進行,并施加電場、磁場或高頻等外界條件來進行活化以增加到達基底上的氣態物質的能量,提供氣態物質發生反應的能量,即提供氣態物質反應的激活能。
三、凝膜
薄膜在基底上的形成過程是一個復雜的過程,它包括:膜的形核、長大,膜與基底表面的相互作用等等。
近年來,真空鍍膜設備的薄膜制作還在基底上施加電場、磁場、離子束轟擊等輔助手段,其目的都是為了控制疑聚成膜的質量和性能。根據成膜方法的基本原理,可以將其分為物理氣相沉積(PVD)、化學氣相沉積(CVD)和兼有物理和化學方法的等離子體增強化學氣相沉積法等。

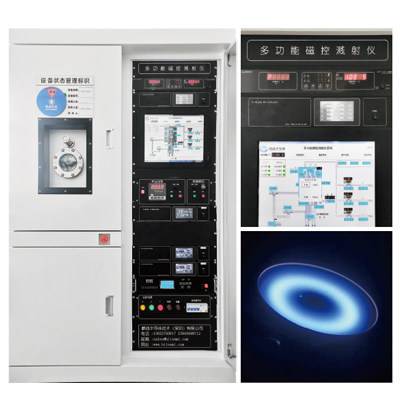

多功能磁控濺射儀
熱絲CVD金剛石設備

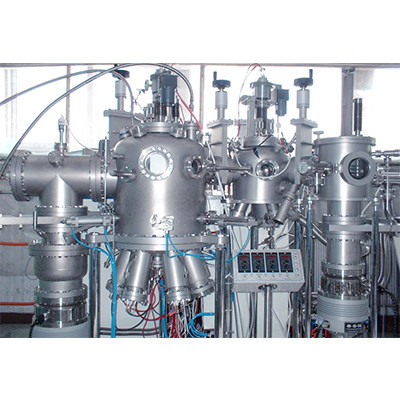

分子束外延系統MBE設備
電子束蒸鍍機

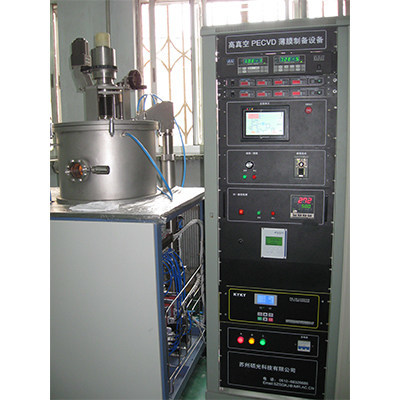

等離子體增強化學氣相沉積PECVD設備
高真空電阻熱蒸發鍍膜機

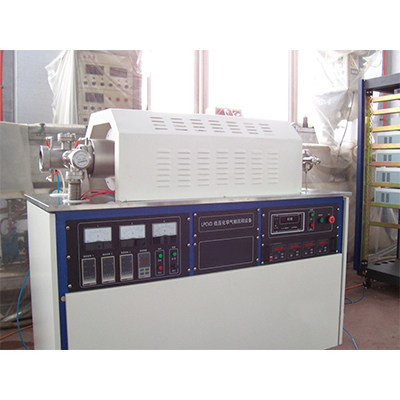

化學氣相沉積LPCVD設備
--本文由真空鍍膜設備廠家鵬城半導體發布
